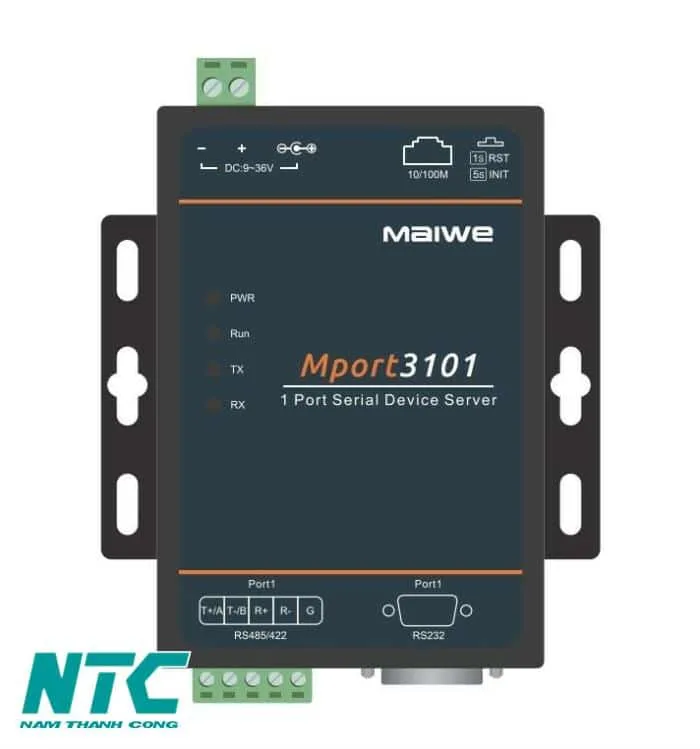

1-port RS232/485/422 Serial to 100M Ethernet Server & Modbus Gateway Mport3101
Chống sét lên đến 6kV trên giao diện Ethernet
Hỗ trợ chuyển đổi Modbus RTU/ASCII sang Modbus TCP
Hỗ trợ quản lý phần mềm VirtualCOM
- Mã: Mport3101
- Hãng: Maiwe
Yêu cầu báo giá
Tên sản phẩm: 1-port RS232/485/422 Serial to 100M Ethernet Server & Modbus Gateway Mport3101
Thông tin về 1-port RS232/485/422 Serial to 100M Ethernet Server & Modbus Gateway Mport3101
Dòng sản phẩm Mport3101 chủ yếu thực hiện việc truyền dữ liệu giữa Ethernet và cổng nối tiếp (RS-232/RS-485/RS422). Loạt sản phẩm này dựa trên CPU điều khiển chính ARM Cortex-M7 32 bit để thực hiện chức năng của một giao diện Ethernet và hai cổng nối tiếp để giao tiếp và trao đổi dữ liệu. Loạt sản phẩm này chuyển đổi các thiết bị nối tiếp trong lĩnh vực tự động hóa công nghiệp sang định dạng giao tiếp của mạng Ethernet, để các thiết bị RS-232/RS-485/RS422 trước đây không thể truy cập Internet có thể được liên kết dễ dàng và linh hoạt với mạng Ethernet.
Đặc điểm nổi bật của Mport3101 1-port RS232/485/422 Serial to 100M Ethernet Server & Modbus Gateway
- Một cổng Ethernet RJ45 100M và một cổng nối tiếp RS232/RS422/RS485
- Sử dụng CPU lõi 32-bit Arm Cortex-M7, tần số lên tới gần 400MHz
- Thiết kế cơ quan giám sát phần cứng độc lập bên ngoài để ngăn chặn sự cố
- Chống sét giao diện Ethernet lên đến 6KV
- Giao diện RS-232/RS-485/RS-422 chống sét lan truyền lên đến 2KV
- Cung cấp nguồn điện DC cấp công nghiệp Đầu vào DC9 ~ 36V
- Hỗ trợ chuyển đổi Modbus RTU/ASCII sang Modbus TCP
- Hỗ trợ quản lý phần mềm VirtualCOM
Thông số kỹ thuật của 1-port RS232/485/422 Serial to 100M Ethernet Server & Modbus Gateway Mport3101
|
Nguồn cấp |
|
|
Điện áp làm việc |
9~36V |
|
Dòng làm việc |
37mA@12V |
|
Giao diện mạng |
|
|
Giao diện mạng Ethernet |
10/100Mbps, giao diện RJ45; thích ứng MDI / MDIX kết nối chéo và tự động lật |
|
Bảo vệ cách ly |
Bảo vệ cách ly 1,5KV |
|
Giao diện nối tiếp |
|
|
Số lượng giao diện nối tiếp |
Chế độ làm việc 1 * RS232/RS485/RS422, chọn một trong ba |
| Tốc độ truyền |
600~460800 (bps) |
| Data bit | 7, 8 |
| Stop bit | 1, 2 |
| Chế độ xác thực | none, odd parity, even parity |
|
Đầu kết nối |
DB9 for RS232, ternimal blocks for RS485/422 |
|
Độ tin cậy |
|
|
ESD |
±6kV(contact); ±8kV(air) |
|
Surge |
Power supply: ±2kV / common mode, ±2kV/ differential mode |
|
RS485/ 422: ±2kV / common mode, ±2kV/ differential mode |
|
|
Network port: ±6kV/ common mode, ±2kV/ differential mode |
|
|
EFT |
Power supply: ±2kV Communication port: ±2kV |
|
Cấu trúc cơ khí |
|
|
Kích thước |
96mm*26mm* 90mm (length* height*width) |
|
Điều kiện hoạt động |
|
|
Nhiệt độ hoạt động |
-40°C~85°C |
|
Nhiệt độ lưu kho |
-40°C~85°C |
|
Độ ẩm tương đối |
5%~95% (no condensation) |
|
Thông số phần mềm |
|
|
Giao thức mạng |
ICMP, IPv4, IP, ARP, TCP, UDP, DHCP, DNS, HTTP, RFC2217 |
|
IP acquisition method |
Static IP/DHCP |
|
DNS |
Support |
|
User configuration |
Web configuration |
|
Simple transparent transmission |
TCP_Server/TCP_Client/UDP_Client/UDP_Multicast/RealCOM/Pair_Connection |
|
Modbus |
Support Modbus RTU / ASCII to Modbus TCP (Master and Slave Mode) Support Modbus Over TCP Modbus TCP to Modbus RTU |
|
Serial port packaging mechanism |
Time and length can be set; The default value varies according to the bit rate; The maximum packing length is 1460 bytes. |
|
TCP Server connection |
Support up to 8 TCP connections |
|
Network cache |
Send: 16Kbyte; Receive: 16Kbyte |
|
Serial port cache |
Send: 1.5Kbyte; Receive: 1.5Kbyte; |
|
Flow Control |
Auto Flow Control |
|
Heartbeat bag |
Support network port custom heartbeat package |
|
Average transmission delay |
<10ms |
|
Supporting software |
Network Configuration Tool, VirtualCOM, MWView, MaxView |
