Trong bài viết này chúng ta cùng tìm hiểu các Hướng dẫn thay điện cực máy hàn cáp quang Fujikura 90S+

Điện cực máy hàn cáp quang là thành phần quyết định rất lớn đến chất lượng của mối hàn quang, do đó nó được khuyến nghị bởi các chuyên gia cũng như hãng Fujikura khuyên bạn nên thay thế điện cực thường xuyên, vì điện cực bị mòn dẫn đếsuy hao mối hàn lớn do tình trạng nung chảy sợi quang không tốt.

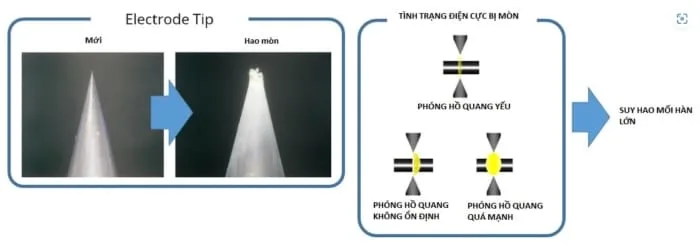

Điện cực máy hàn quang bị mòn

Bao giờ thì cần phải thay điện cực máy hàn quang?

Theo hàng Fujikura khuyến cáo, điện cực máy hàn cáp quang Fujikura 90S+ nên được thay thế sau mỗi 5.000 lần phóng hồ quang (tương đương 5.000 mối hàn sợi quang), với các model hoặc sản phẩm đến từ nhà sản xuất khác chúng ta cùng nên thay thế định kỳ theo khuyến cáo của hãng với từng model cụ thể.

Ngoài ra chúng ta cung nên thay thế điện cực khi có một số hiện tượng sau đây:

Khi máy hàn cáp quang thông báo điện cực cần được thay thế trên màn hình hiển thị
Vị trí nung chảy di chuyển từ bên này sang bên kia một cách không ổn định, hoặc trở nên tối hoặc quá sáng trong quá trình ngừng hàn.
Hoặc máy hàn báo lỗi: “Lỗi nung chảy quá trái” hoặc “Lỗi nung chảy quá phải” trên màn hình.

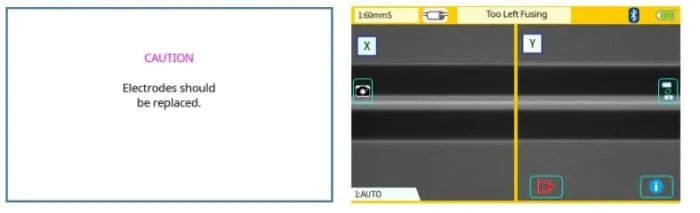

Các lỗi xảy ra khi điện cực bị mòn

Các dụng cụ cần thiết để tiến hành thay điện cực cho máy hàn cáp quang Fujikura 90S+

Để thay thế điện cực chúng ta cần chuẩn bị một số vật tư, dụng cụ như hình dưới đây để đảm bảo độ chính xác và không bị gián đoạn và

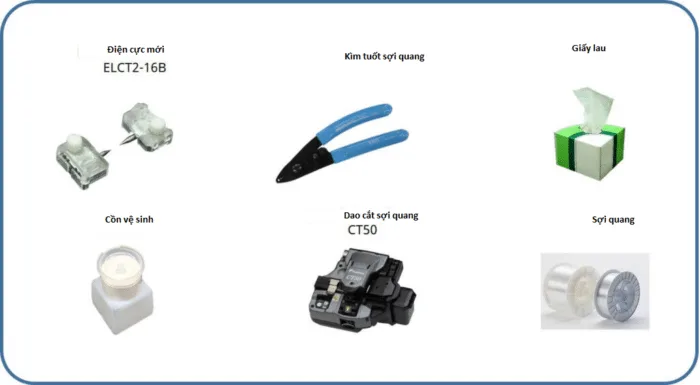

Dụng cụ cần thiết để thay thế điện cực máy hàn cáp quang

Quy trình thay thế điện cực

1. Bật nguồn máy hàn cáp quang Fujikura 90S+

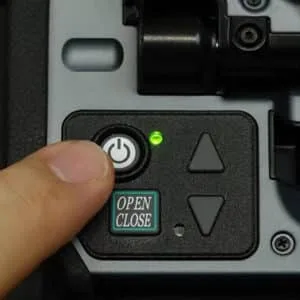

Bật nguồn máy hàn cáp quang Fujikura 90S+

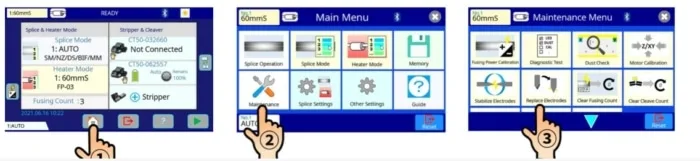

2. Nhấn vào biểu tượng [Menu] ở trạng thái [Ready] trên màn hình của máy hàn. Sau đó nhấn Biểu tượng bảo trì trên menu chính. Và sau đó nhấn biểu tượng Thay thế Điện cực trên Menu Bảo trì.

Vào menu thay thế điện cực

3. Biểu tượng Nhấn biểu tượng [OK] trong menu để tắt nguồn máy hàn quang.

Lưu ý: không nhấn vào công tắc nguồn. Nếu bạn tắt nguồn máy hàn cáp quang Fujikura 90S+ bằng cách nhấn vào công tắc nguồn, máy sẽ không tiếp hướng dẫn và tiếp tục tiến trình thay thế các điện cực.

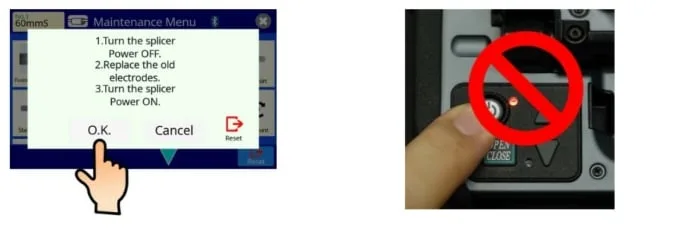

Tắt nguồn máy hàn cáp quang 90S+

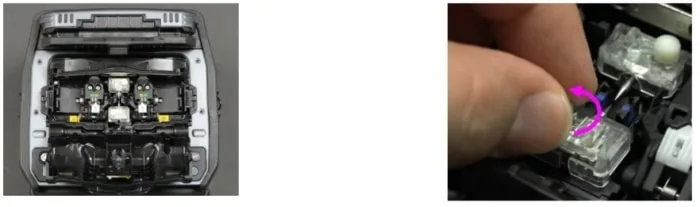

4. Mở nắp chắn gió bằng tay sau đó nới lỏng vít cố định điện cực bằng ngón tay rồi tháo cả hai điện cực ra khỏi buồn nối.

Tháo điện cực đã mòn ra khỏi buồng nung

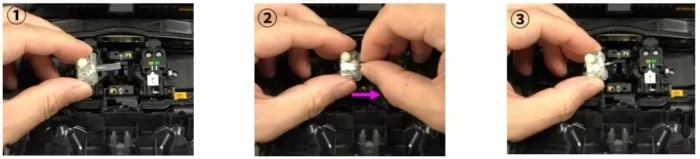

5. Lấy điện cực mới sau đó tháo phần bảo vệ điện cực ra, trong quá trình này lưu ý không chạm vào điện cực, không làm cong vênh điện cực

Chuẩn bị điện cực mới để lắp vào buồng nung

6. Đặt các điện cực vào đúng vị trí và siết chặt nút cố định điện cực bằng ngón tay. Cẩn thận để điện cực va chạm vào bất kỳ bộ phận nào và làm cong các đầu điện cực.

Lắp điện cực vào đúng vị trí

Nếu các điện cực không được gắn đúng vị trí, các đầu của các thanh điện cực sẽ dịch chuyển gây ra tình trạng không thẳng hàng khi đó chúng ta cần phải chỉnh lại vị trí của các điện cực

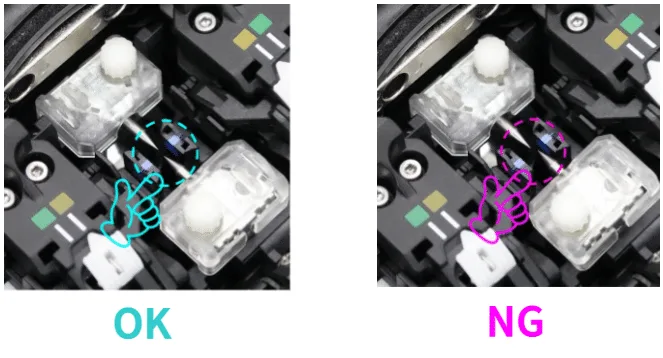

Điện cực bị lệch ngang

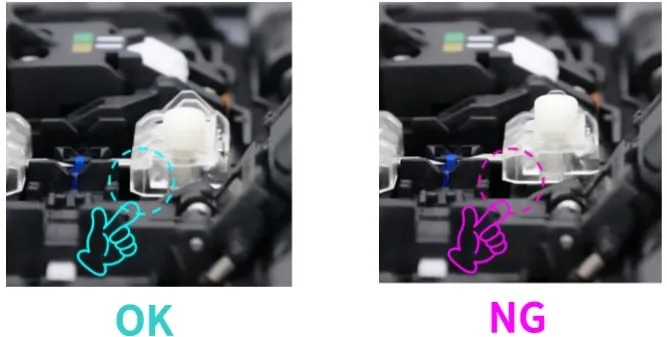

Điện cực bị lệch dọc

7. Bật nguồn mày hàn quang 90S+, đợi đến khi máy hàn khởi động hoàn tất, menu Ổn định điện cực được hiển thị trên màn hình.

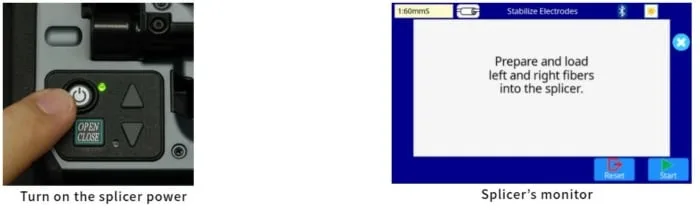

Bật nguồn và đợi menu ổn định điện cực được hiển thị

8. Thực hiện Ổn định điện cực bằng cách tuốt và cắt sợi quang bằng kìm tuốt sợi quang và dao cắt sợi quang sau đó cho sợi quang đã cắt vào 2 bên sau đó bấm vào nút Start để tiến hành ổn định điện cực.

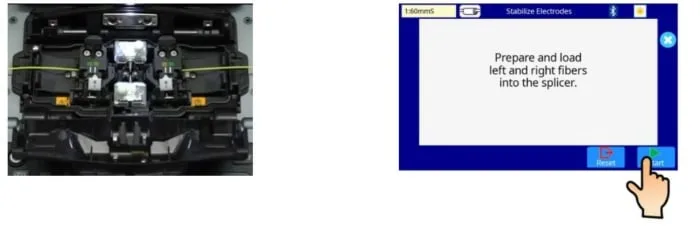

Thực hiện ổn định điện cực

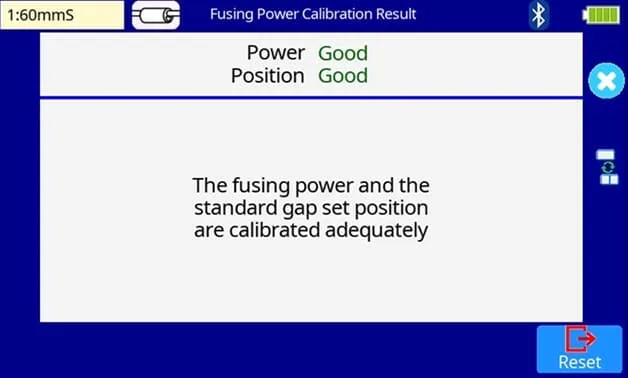

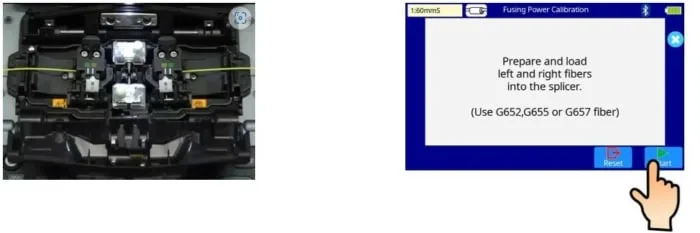

9. Thực hiện hiệu chuẩn công suất phóng hồ quang bằng cách tuốt và cắt sợi quang bằng kìm tuốt sợi quang và dao cắt sợi quang sau đó cho sợi quang đã cắt vào 2 bên buồn nung rồi nhấn vào biểu tượng Start trên màn hình.
