Cáp quang Multimode 8FO trong nhà
Thông tin về Cáp quang Multimode 8FO trong nhà

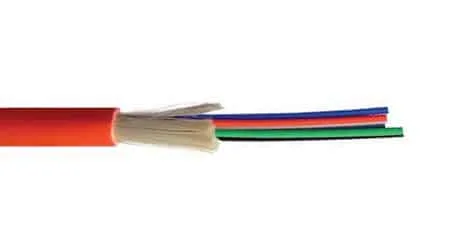

Cáp quang Multimode 8FO trong nhà, được thiết kế với cấu trúc dạng “Distribution” với nhiều sợi quang được bọc chặt trong lớp vỏ đường ính 900um, sau đó chúng bổ sung thêm một lớp dây chịu lực aramid bao xung quanh sau đọc toàn bộ được bọc thêm một lớp nhựa bên ngoài để hình thành sợi cáp. Các sợi quang đệm chặt 900um được mã hóa màu cho phép dễ dàng xác định các sợi quang khác nhau. Với cấu trúc này, nó có sẵn các tùy chọn cho lớp vỏ cáp như OFNR, OFNP và LSZH.
Cáp quang Multimode 8FO trong nhà thường được dùng trong các dự án của nhà máy, tòa nhà, trung âm điều hành, siêu thị,… Sản phẩm có khả năng chống cháy lan truyền tiêu chuẩn OFNR và OFNP, phù hợp lắp đặt tại các công trình có yêu cầu nghiêm ngặt về phòng chống cháy nổ.
Với cấu trúc linh hoạt này, người dùng có thể hoàn toàn thi công bấm trực tiếp đầu nối quang mà không cần phải thi công hàn nối phức tạp, tính năng này rất phù hợp cho việc lắp đặt tại những nơi có không gian hẹp, các tủ điều khiển,…
Đặc điểm nổi bật của Cáp quang Multimode 8FO trong nhà
- Cấu trúc với các sợi quang đệm chặt đường kính 900μm
- Thành phần sợi Aramid bảo vệ cáp trong quá trình lắp đặt hoặc thu hồi dây cáp
- Vỏ cấp đáp ứng tiêu chuẩn chống cháy lan OFNR và OFNP
- Sử dụng sợi quang độc quyền của Corning®
- Tùy chọn dung lượng sợi quang từ 2 ~ 144 FO
Thông số kỹ thuật của Cáp quang Multimode 8FO trong nhà
Cable Code
| MPC-02 | MPC-04 | MPC-06 | MPC-08 | MPC-10 | MPC-12 | |
| Cable Diameter (mm) | 4.1±0.25 | 4.8±0.25 | 5.1±0.25 | 5.6±0.25 | 5.8±0.25 | 6.2±0.25 |
| Cable Weight (kg/km) | 11.0 | 18.4 | 22 | 24 | 27 | 31 |
| TBF Diameter | 900±50μm | |||||
Mechanical Characteristics
| Tensile Strength | Long term | 200N |
| Short term | 660N | |
| Crush Resistance | Long term | 300N/100mm |
| Short term | 1000N/100mm | |
| Bending Radius | Dynamic |
20×D （Cable Diameter） |
| Static |
10×D （Cable Diameter） |
Optical Characteristics
| 50/125μm | 62.5/125μm | G.652 | G.655 | ||
| Attenuation(+20℃) | @850nm | ≤3.5dB/km | ≤3.5dB/km | ||
| @1300nm | ≤1.5dB/km | ≤1.5dB/km | |||
| @1310nm | ≤0.45dB/km | ≤0.50dB/km | |||
| @1550nm | ≤0.30dB/km | ≤0.50dB/km | |||
| Bandwidth (Class A) | @850nm | ≥500MHz·km | ≥200MHz·km | ||
| @1300nm | ≥1000MHz·km | ≥600MHz·km | |||
| Numerical Aperture | 0.200±0.015NA | 0.275±0.015NA | |||
| Cable Cut-off Wavelength λcc | ≤1260nm | ≤1480nm | |||
| Attenuation at temperature cycling Δα(-20℃~+85℃) | @1300nm | ≤0.50dB/km | ≤0.50dB/km | ||
| @1550nm | ≤0.20dB/km | ≤0.20dB/km | |||
Environmental Characteristics
| Transport Temperature | -20℃~+60℃ |
| Storage Temperature | -20℃~+60℃ |
| Installation Temperature | -5℃~+50℃ |
| Operating Temperature | -20℃~+60℃ |
