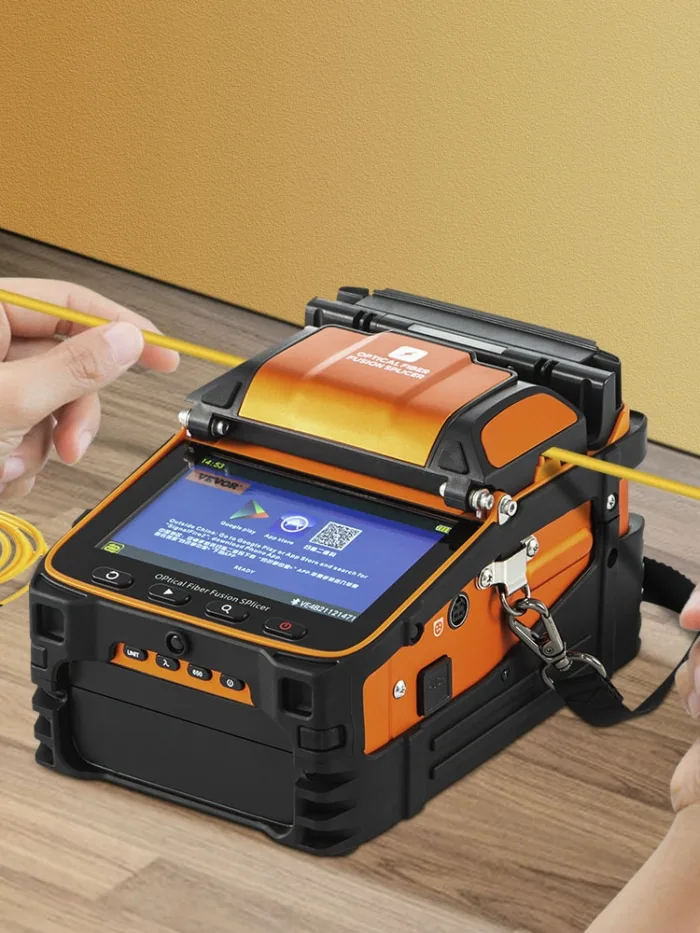

Máy hàn cáp quang Signal Fire AI-9

Căn chỉnh sợi quang

Căn chỉnh lõi / lớp phủ

Số lượng motor

6 motors

Optical fiber cutting

Automatic cutting, welding machine has its own optical fiber cutting function

Fiber into the slot

Automatic slot, cut optical fiber automatically into the V slot

Windproof cover open/close

The windproof cover closes automatically before welding and opens automatically after welding

Thời gian hàn

5s

Thời gian gia nhiệt

15s， can be customized according to the external environment

Loại sợi quang

Single-mode fiber (SMF/G.652), BIF/G.657); Suitable for single mode, multi-mode, bare fiber, tail fiber, skin

fiber, jumper, invisible fiber fusion;

Đường kính lớp phủ

80-150 μm

Suy hao mối hàn trung bình

0.02dB（SM）、0.01dB（MM）0.04dB（DS/NZDS）

Chế độ hàn

Automatic focusing core alignment, conventional/high precision welding

Quy trình hàn

Tự động, bán tự động

Kẹp sợi quang

3 trong 1, không cần phải tháo lắp thủ công, phù hợp sợi quang singlemode, multimode, multi-core, bare fiber, pigtail fiber, jumper, leather cable

VFL

Tích hợp VFL công suất : 15mW, 2Hz flashing and steady on mode

Đo công suất quang OPM

Wavelength: 850nm; 1300nm, 1310nm, 1490nm, 1550nm, 1625nm/Measurement range: -70~+6dBm

Absolute error: <0.3dB (-50dbm ~+3dBm range)

Dung lượng pin

7800mAh large capacity lithium battery charging time ≤3.5; It can continuously weld and heat about 260

cores

Độ phóng đại

300 (X or Y), 150 (X or Y)

Đường kính sợi

Coating diameter: 80-150μm/Coating diameter: 100-1000μm

Chiều dài sợi quang sau cắt

Coating layer 250μm below: 8-16mm/coating layer 250-1000μm: 16mm

Ống gia nhiệt

60mm、50mm、40mm、25mm

Kiểm tra lực kéo

standard 2N

Màn hình hiển thị

5 inch TFT color display screen

Đèn chiếu sáng

USB port can be connected with EXTERNAL LED light, convenient for night construction

Sạc pin cho điện thoại di động

The USB port can charge mobile devices such as mobile phones

Thời gian khởi động

1s, boot can enter the working mode

Dữ liệu lưu trữ

Unlimited, machine storage 1000 groups, the excess part can be stored in the server, can export data.

Kết nối không dây

Based on bluetooth 4.2 protocol standard, the working band is 2.4GHz, the maximum transmission range is

60m

Cập nhật phần mềm

Mobile phone APP Internet update, enable Bluetooth synchronization upgrade machine software

Giao diện kết nối

USB2.0 (Type A) can be used to connect external LED lights and charge mobile devices

Suy hao phản hồi

Better than 60 db

Khả năng bảo vệ

Waterproof, dustproof and fall proof

Nguồn cấp

Input AC100-240V 50/60Hz, output DC13.5V/10A, the current power mode can be identified, real-time

monitoring of the current battery level

Điều kiện hoạt động

Temperature: -15 ~ +50℃, humidity: < 95%RH (no condensation), working altitude: 0 ~ 5000m, maximum wind speed: ≤15m/s
