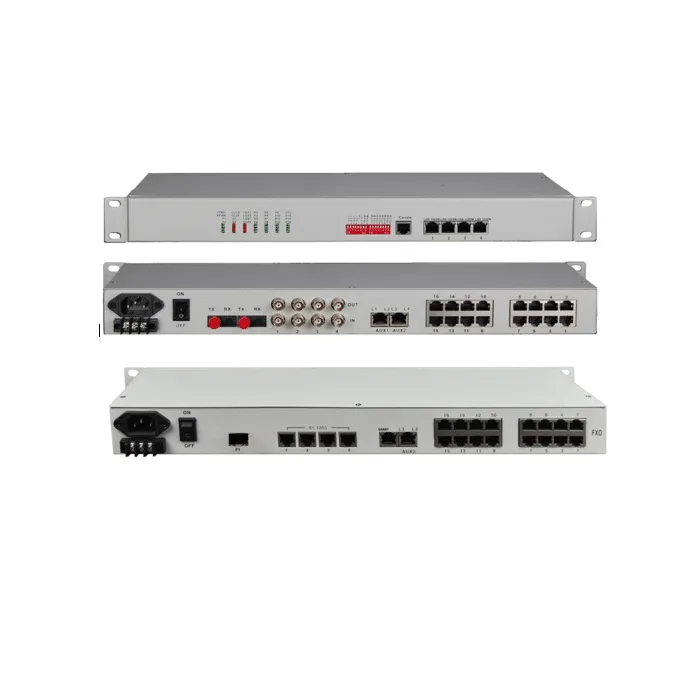

Thiết bị ghép kênh quang 16 FXO/FXS + 4 E1 + 4 GE +4 RS232 Multiplexer
Thiết bị ghép kênh quang 16 FXO/FXS + 4 E1 + 4 GE Multiplexer cung cấp 16 kênh thoại, 4 giao diện E1, 4 giao diện Ethernet 1000M và 4...
Thông tin về Thiết bị ghép kênh quang 16 FXO/FXS + 4 E1 + 4 GE +4 RS232 Multiplexer
Thiết bị ghép kênh quang 16 FXO/FXS + 4 E1 + 4 GE Multiplexer cung cấp 16 kênh thoại, 4 giao diện E1, 4 giao diện Ethernet 1000M và 4 giao diện mở rộng. 2 Giao diện dịch vụ mở rộng có thể được sử dụng làm dữ liệu không đồng bộ RS232 / RS485 / RS422, tín hiệu thoại, tín hiệu âm thanh E & M 2/4 dây, kênh truyền tín hiệu kỹ thuật số, ứng dụng rất linh hoạt. Tùy chọn tính năng quản lý Console hoặc SNMP, 1 + 1 đường cáp quang để back up.
Đặc điểm nổi bật của Thiết bị ghép kênh quang 16 FXO/FXS + 4 E1 + 4 GE +4 RS232 Multiplexer
- Giao diện E1 tuân thủ G.703, phục hồi xung nhịp toàn kỹ thuật số và công nghệ khóa pha mượt mà
- Hỗ trợ FXO / FXS, âm thanh EM2 / 4, Giao diện điện thoại nam châm, kết nối cổng FXO với tổng đài điều khiển bằng chương trình, cổng FXS kết nối với điện thoại của người dùng
- 1 ~ 16 kênh Truy cập bằng giọng nói, hỗ trợ chức năng ID người gọi và các chức năng thanh toán phân cực ngược;
- Cung cấp bốn giao diện mở rộng, có thể được mở rộng từ 1 đến 4 dữ liệu không đồng bộ, chẳng hạn như mã RS232 / RS485 / RS422 / Manchester; hoặc 1~8 Channel switch , 1 ~ 4 * kênh thoại, hoặc kênh âm thanh 2 / 4 dây.;
- Ethernet 1000M, full / half duplex fully adaptive, support VLAN division;
- 4 * kênh Ethernet, nó có thể được chia VLAN, bạn có thể thiết lập 4 kênh mạng cách ly một cách dễ dàng
- Mỗi cổng Ethernet hỗ trợ Auto-MDIX (thích ứng cáp chéo / thẳng)
- Khoảng cách truyền lên đến 2 ~ 100 km
- Đa dạng nguồn tùy chọn: AC220V, DC-48V / DC24V, etc;
- Giao diện điện thoại có chống sét, chống sét đạt tiêu chuẩn IEC61000-4-5 Dòng điện ngắn mạch 8 / 20μs, điện áp đầu ra đỉnh 6KV tiêu chuẩn mở.
Thông số kỹ thuật của Thiết bị ghép kênh quang 16 FXO/FXS + 4 E1 + 4 GE +4 RS232 Multiplexer
| Giao diện cáp quang | |
| Cáp Multimode: | 50/125um, 62.5/125um, |
| Khoảng cách truyền dẫn: | 5Km @ 62.5 / 125um single mode fiber, attenuation (3dbm/km) |
| Bước sóng: | 820nm |
| Công suất phát: | -12dBm (Min) ~-9dBm (Max) |
| Độ nhạy thu: | -28dBm (Min) |
| Link budget: | 16dBm |
| Cáp Singlemode: | 8/125um, 9/125um |
| Khoảng cách truyền dẫn: | 40Km |
| Bước sóng: | 1310nm |
| Công suất phát: | -9dBm (Min) ~-8dBm (Max) |
| Độ nhạy thu: | -27dBm (Min) |
| Link budget: | 18dBm |
| Giao diện E1 | |
| Chuẩn giao diện | Tương thích với giao thức G.703 |
| Tốc độ: | n*64Kbps±50ppm |
| Mã giao diện: | HDB3 |
| Trở kháng: | 75Ω (unbalance), 120Ω (balance) |
| Jitter tolerance: | In accord with protocol G.742 and G.823 |
| Allowed Attenuation: | 0~6dBm |
| Giao diện Ethernet | |
| Tốc độ: | 10/100/1000Mbps half/full duplex thích ứng tự động |
| Chuẩn sử dụng: | Compatible with IEEE 802.3, IEEE 802.1Q (VLAN) |
| MAC Address: | 4096 |
| Cổng kết nối: | RJ45 Auto MDIX |
| Giao diện FXS Phone Interface | |
| Ring voltage: | 75V |
| Ring frequency: | 25HZ |
| Two-line Impedance: | 600 Ohm (pick up) |
| Return loss: | 40dB |
| EM 2/4 Line | |
| AD: | 0Db |
| DA: | -3.5dB |
| Two/Four-line Impedance: | 600 Ohm |
| Return loss: | 20dB |
| Điều kiện hoạt động: | |
| Nhiệt độ hoạt động: | -10°C ~ 50°C |
| Độ ẩm hoạt động: | 5%~95 % (no condensation) |
| Nhiệt độ lưu kho: | -40°C ~ 80°C |
| Độ ẩm lưu kho: | 5%~95 % (no condensation) |
| Đặc tính cơ điện | |
| Nguồn cấp: |
Power supply: AC180V ~ 260V；DC –48V；DC +24V Power consumption: ≤10W |
| Kích thước: | 19inch 485X200X45mm(WXDXH) |
| Trọng lượng: | 2.5 Kgs |
