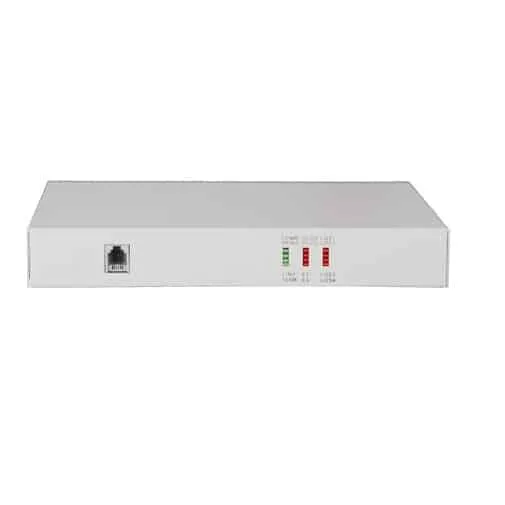

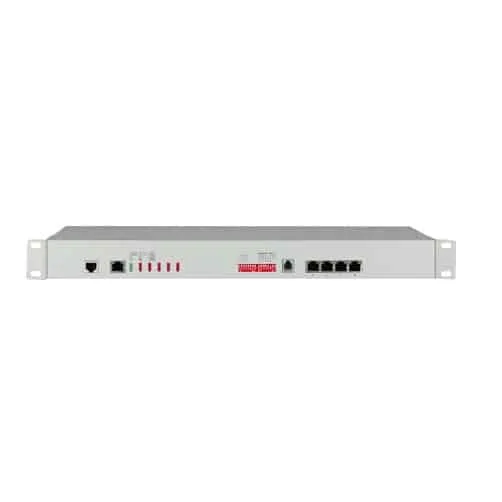

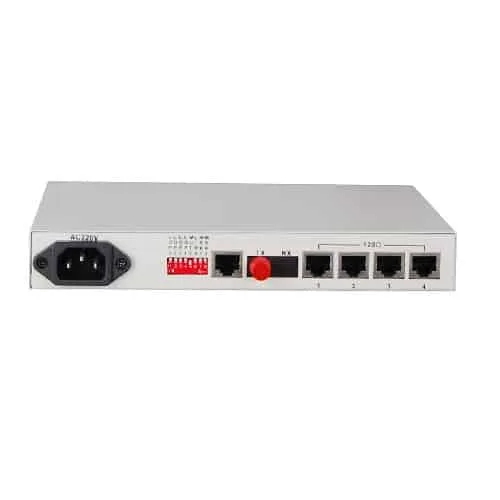

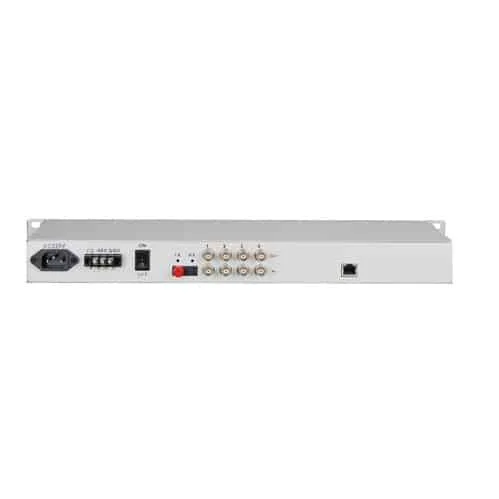

Thiết bị ghép kênh quang 4E1 PDH Multiplexer

Tình trạng: Còn hàng

Thiết bị ghép kênh quang 4E1 PDH Multiplexer này cung cấp giao diện 1 – 4 kênh E1, điện thoại đường dây nóng kỹ thuật số PCM 1 kênh (tùy…

  • Mã: FCP-E4
  • Hãng: FCTEL
  • Xuất xứ: Asia
Availability: In Stock
Liên hệ

Thông tin về Thiết bị ghép kênh quang 4E1 PDH Multiplexer

Thiết bị ghép kênh quang 4E1 PDH Multiplexer này cung cấp giao diện 1 – 4 kênh E1, điện thoại đường dây nóng kỹ thuật số PCM 1 kênh (tùy chọn). Nó rất linh hoạt. Nó có chức năng báo động. Hoạt động đáng tin cậy, ổn định và tiêu thụ điện năng thấp, khả năng tích hợp cao, kích thước nhỏ.

Bạn có thể tùy chọn giao diện kết nối 75Ω (unbalance) 120Ω (balance) hoặc tích hợp thêm các tính năng như PCM, Ethernet,…

Đặc điểm nổi bật của thiết bị ghép kênh quang 4E1 PDH Multiplexer

  • Based on self -copyright  IC
  • Modular wide dynamic optical detector
  • 1 Kênh PCM digital business phone (tùy chọn)
  • Thiết bị cung cấp giao diện sợi quang chính và giao diện sợi quang dự phòng, chức năng sao lưu Cổng quang kép đảm bảo sẽ không bao giờ gặp trục trặc (tùy chọn)
  • Giao diện E1 tuân thủ G.703, sử dụng khôi phục đồng hồ kỹ thuật số và công nghệ khóa pha mượt mà
  • Khi mất tín hiệu quang, nó có thể phát hiện thiết bị từ xa đang tắt nguồn hoặc ngắt kết nối cáp quang và chỉ ra cảnh báo bằng đèn LED
  • Thiết bị cục bộ có thể xem tình trạng hoạt động của thiết bị từ xa
  • Cung cấp lệnh cho giao diện từ xa Loop Back, dễ dàng bảo trì đường truyền
  • Khoảng cách truyền lên đến 2-120Km mà không bị gián đoạn
  • Có thể tùy chọn AC 220V, DC-48V, DC24V
  • Chức năng phát hiện phân cực nguồn điện DC-48V / DC24V, Không phân cực

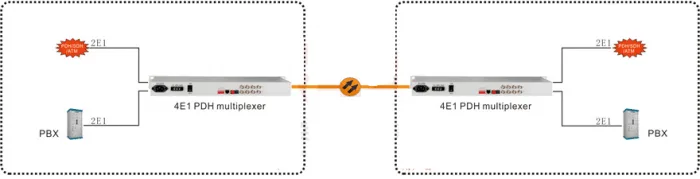

Ứng dụng điển hình

ứng dụng của thiết bị ghép kênh quang 4E1 PDH Multiplexer


Thông số kỹ thuật của Thiết bị ghép kênh quang 4E1 PDH Multiplexer

Fiber

Multi-mode Fiber

Core Diameter

50/125um 62.5/125um

Maximum transmission distance

5Km @ 62.5 / 125um single mode fiber attenuation (3dbm/km)Wave Length: 820nm

Transmitting power:

112dBm (Min) ~-9dBm (Max)



Receiver sensitivity:

-28 dBm (Min)



Link budget

16 dBm

Single-mode Fiber

Core Diameter

8/125um 9/125um

Maximum transmission distance:

40Km

Transmission distance:

40Km @ 9 / 125um single mode fiber attenuation (0.35dbm/km)

Wave Length

1310nm

Transmitting power:

-9dBm (Min) ~-8dBm (Max)



Receiver sensitivity:

-27dBm (Min)

link budget:

18dBm

E1 Interface

Interface Standard

Comply with protocol G.703

Interface Rate

n*64Kbps±50ppm

Interface Code

HDB3

E1 Impedance

75Ω (unbalance) 120Ω (balance);

Jitter tolerance

In accord with protocol G.742 and G.823

Allowed Attenuation

0~6dBm

Power

Power supply:

AC180V ~ 260V;DC –48V;DC +24V

Power consumption:

≤10W

Dimension

Product Size:

Mini Type    216 x 140 x 31mm (WXDXH)

Simple packaging: 274 x 193 x 84mm (WXDXH)

Piece Weight :

1.25KG

Working environment

Working temperature:

-10°C ~ 50°C

Working Humidity:

5%~95 % (no condensation)

Storage temperature:

-40°C ~ 80°C

Storage Humidity

5%~95 % (no condensation)
