Cáp quang là gì? cấu tạo của cáp quang như thế nào?

Cáp quang có cấu tạo gồm dây dẫn trung tâm là sợi thủy tinh hoặc plastic đã được tinh chế nhằm cho phép truyền đi tối đa các tín hiệu ánh sáng. Sợi quang được tráng một lớp lót nhằm phản chiếu tốt các tín hiệu.

Tìm hiểu cáp quang là gì? và các ưu nhược điểm và cách phân loại cáp quang?

  • Sợi cáp quang được cấu tạo từ ba thành phần chính:
    • Core: Trung tâm phản chiếu của sợi quang nơi ánh sáng đi
    • Cladding: Vật chất quang bên ngoài bao bọc lõi mà phản xạ ánh sáng trở lại vào lõi.
    • Lớp vỏ bảo vệ chính (primary coating hay còn gọi coating, primary buffer).

Bảo vệ sợi cáp quang là lớp vỏ ngoài gồm nhiều lớp khác nhau tùy theo cấu tạo, tính chất của mỗi loại cáp. Nhưng có ba lớp bảo vệ chính là lớp chịu lực kéo (strength member), lớp vỏ bảo vệ ngoài (buffer) và lớp áo giáp (jacket) – tùy theo tài liệu sẽ có tên gọi khác nhau. Strength member là lớp chịu nhiệt, chịu kéo căng, thường làm từ các sợi Kevlar. Buffer thường làm bằng nhựa PVC, bảo vệ tránh va đập, ẩm ướt. Lớp bảo vệ ngoài cùng là Jacket. Mỗi loại cáp, tùy theo yêu cầu sử dụng sẽ có thêm các lớp jacket khác nhau. Jacket có khả năng chịu va đập, nhiệt và chịu mài mòn, bảo vệ phần bên trong tránh ẩm ướt và các ảnh hưởng từ môi trường.

Có hai cách thiết kế khác nhau để bảo vệ sợi cáp quang là ống đệm không chặt (loose-tube) và ống đệm chặt (tight buffer).

Loose-tube thường dùng ngoài trời (outdoor), cho phép chứa nhiều sợi quang bên trong. Loose-tube giúp sợi cáp quang “giãn nở” trước sự thay đổi nhiệt độ, co giãn tự nhiên, không bị căng, bẻ gập ở những chỗ cong.

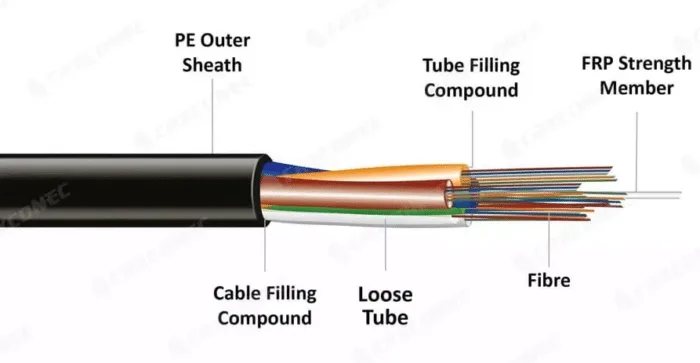

Cáp quang ngoài trời loose tube

Cáp quang ngoài trời loose tube

 Tight-buffer thường dùng trong nhà (indoor), bao bọc khít sợi cáp quang (như cáp điện), giúp dễ lắp đặt khi thi công

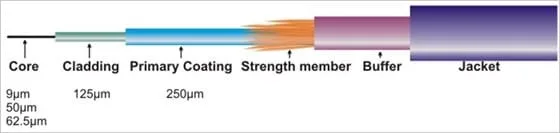

Cáp quang trong nhà tight buffer

Cáp quang trong nhà tight buffer

Phân loại cáp quang

Cáp quang Singlemode (SM) có đường kính core khá nhỏ (khoảng 9µm), sử dụng nguồn phát laser truyền tia sáng xuyên suốt vì vậy tín hiệu ít bị suy hao và có tốc độ khá lớn. SM thường hoạt động ở 2 bước sóng (wavelength) 1310nm, 1550nm.

Cáp quang Singlemode truyền được dữ liệu với khoảng cách không giới rất xa, được các đơn vị viễn thông sử dụng để truyền dữ liệu trong hệ thống của họ. Hiện nay các dịch vụ viễn thông hiện nay được rất đông đảo người dân sử dụng nên các nhà cung cấp dịch vụ liên tục phải mở rộng hệ thống truyền dẫn quang của họ để có thể đáp ứng nhu cầu của khách hàng, do vậy đã làm cho cáp quang Singlemode trở nên rất phổ dụng, hạ thành hạ đi rất nhiều.

Cáp quang Multimode (MM) có đường kính core lớn hơn SM (khoảng 50µm, 62.5µm). MM sử dụng nguồn sáng LED (Light Emitting Diode) hoặc laser để truyền tia sáng và thường hoạt động ở 2 bước sóng 850nm, 1300nm; MM có khoảng cách kết nối và tốc độ truyền dẫn nhỏ hơn SM.

Cáp quang Multimode hiện nay được sử dụng rộng rãi trong các ứng dụng truyền dữ liệu với khoảng cách ≤ 5Km, thường được các doanh nghiệp, cơ quan sử dụng trong các hệ thống mạng nội bộ, truyền thông trong công nghiệp

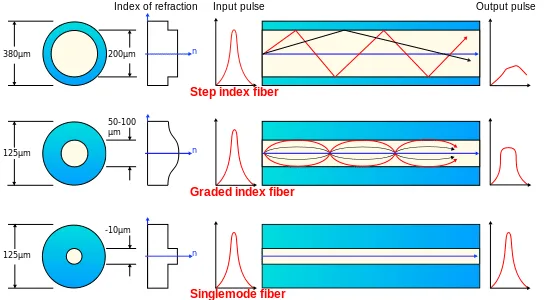

Phân loại sợi quang

Phân loại sợi quang

MM có hai kiểu truyền: chiết xuất bậc (Step index) và chiết xuất giảm dần (Graded index). Các tia sáng kiểu SI  truyền theo nhiều hướng khác nhau vì vậy có mức suy hao cao và tốc độ khá chậm. Step index ít phổ biến, thường dùng cho cáp quang POF. Các tia sáng kiểu Graded index truyền dẫn theo đường cong và hội tụ tại một điểm. Do đó Graded index ít suy hao và có tốc độ truyền dẫn cao hơn Step index. Graded index được sử dụng khá phổ biến.

Truyền dẫn tín hiệu trên cáp quang có hai dạng đơn công (simplex) và song công (duplex). Simplex truyền tín hiệu chỉ 1 chiều. Duplex có thể truyền nhận tín hiệu 1 chiều bán song công (half-Duplex) hoặc cả 2 chiều song công toàn phần (full-Duplex) Duplex ở cùng thời điểm tùy theo cách cấu hình.

Kiểu truyền dẫn trên sợi quang

Phân loại sợi quang

Ưu điểm của cáp quang

  • Dung lượng lớn
  • Kích thước và trọng lượng nhỏ do đó dễ dàng lắp đặt
  • Không bị nhiễu bởi các tín hiện điện, điện từ hoặc thậm chí cả bức xạ ánh sáng
  • Tính cách điện do được làm từ thủy tinh, không chứa vật chất dẫn điện nên rất an toàn khi sử dụng trong các môi trường đòi hỏi tính an toàn cao
  • Tính bảo mật cao do không thể bị trích để lấy trộm thông tin bằng các phương tiện điện thông thường
  • Độ tin cậy cao do cáp quang được thiết kế thích hợp có thể chịu đựng được những điều kiện về nhiệt độ và độ ẩm khắc nghiệt và thậm chí có thể hoạt động ở dưới nước
  • Tính linh hoạt do các hệ thống thông tin quang đều khả dụng cho hầu hết các dạng thông tin số liệu, thoại và video. Các hệ thống này đều có thể tương thích với các chuẩn RS.232, RS422, V.35, Ethernet, Arcnet, FDDI, T1, T2, T3, Sonet, thoại 2/4 dây, tín hiệu E/M, vv
  • Dễ dàng nâng cấp khi chỉ cần thay thế thiết bị thu phát quang còn hệ thống cáp sợi quang vẫn có thể được giữ nguyên.
