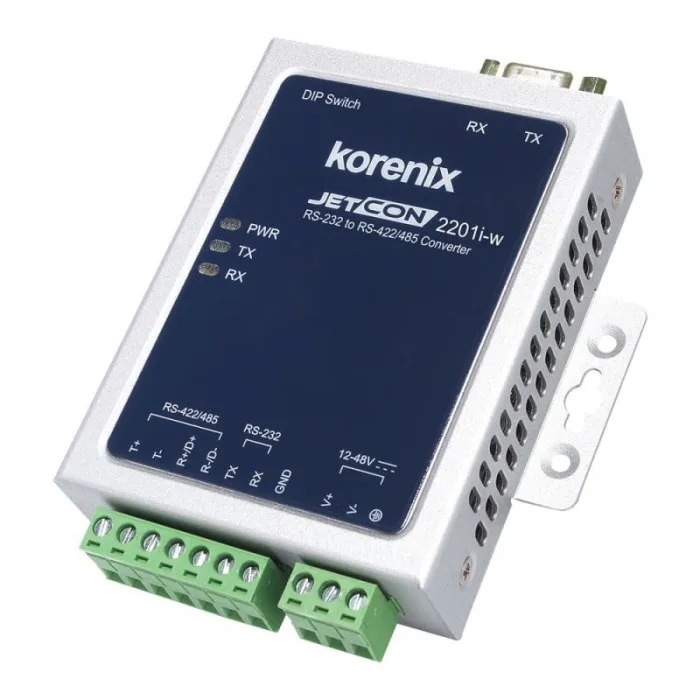

Bộ chuyển đổi RS-232 sang 422/485 Jetcon 2201

Tình trạng: Còn hàng

Bộ chuyển đổi RS-232 sang 422/485 Jetcon 2201 là thiết bị chuyển đổi tín hiệu từ dạng RS232 sang RS422/485 nhằm mục đích mở rộng khoảng cách truyền dẫn mạng truyền thông công nghiệp dựa trên giao thức RS-232.
Giao thức RS-232 tiêu chuẩn đã được sử dụng rộng rãi trong hầu hết các hệ thống máy tính công nghiệp. Tuy nhiên, nó có những hạn chế về tốc độ truyền, phạm vi và khả năng kết nối mạng. Hơn nữa, tiêu chuẩn RS-422 và RS-485 đã khắc phục được những hạn chế nêu trên bằng cách sử dụng các đường điện áp khác nhau cho dữ liệu và tín hiệu điều khiể

  • Mã: Jetcon 2201
  • Hãng: Korenix
  • Xuất xứ: Đài Loan
Availability: In Stock
Liên hệ

Thông tin về Bộ chuyển đổi RS-232 sang 422/485 Jetcon 2201

Bộ chuyển đổi RS-232 sang 422/485 Jetcon 2201 là thiết bị chuyển đổi tín hiệu từ dạng RS232 sang RS422/485 nhằm mục đích mở rộng khoảng cách truyền dẫn mạng truyền thông công nghiệp dựa trên giao thức RS-232.

Giao thức RS-232 tiêu chuẩn đã được sử dụng rộng rãi trong hầu hết các hệ thống máy tính công nghiệp. Tuy nhiên, nó có những hạn chế về tốc độ truyền, phạm vi và khả năng kết nối mạng. Hơn nữa, tiêu chuẩn RS-422 và RS-485 đã khắc phục được những hạn chế nêu trên bằng cách sử dụng các đường điện áp khác nhau cho dữ liệu và tín hiệu điều khiển. Do đó, dòng JetCon 2201-w, bộ chuyển đổi RS-232 sang RS422 / 485 trở nên rất phổ biến để được triển khai trong mạng truyền thông công nghiệp có khảng cách dài hơn khoảng cách và độ tin cậy cao hơn.

Đặc điểm nổi bật của Bộ chuyển đổi RS-232 sang 422/485 Jetcon 2201

  • Tự động chuyển đổi RS-232 sang RS-422/485
  • Auto baud rate and direction control
  • Tốc độ cao lên đến 921,6 Kbps
  • Bảo vệ cách ly RS-422/485  3000VDC (JetCon 2201i-w / 2201i-wTB)
  • Supports RX bias and terminal resistor
  • Cấu hình dễ dàng bằng công tắc DIP mà không cần đặt lại nguồn điện
  • Giá đỡ Din-Rail và giá treo tường bằng nhôm chắc chắn
  • Terminal block 5-pin at RS-232 (JetCon 2201i-wTB)
  • -40 ~ 70 ° C nhiệt độ hoạt động cho môi trường nguy hiểm
  •  Ứng dụng RoHS

Thông số kỹ thuật của Bộ chuyển đổi RS-232 sang 422/485 Jetcon 2201

Standard:
EIA/TIA-232 RS-232 (ITU-T v.28)
EIA/TIA-422 RS-422 (ITU-T v.11)
EIA/TIA-485 RS-485 (ISO/IEC8284)
Interface
Forwarding Rate: Auto baud rate 300 to 921.6Kbps
Port:
RS-232 x1
RS-422 x1
RS-485 2/4 wire x1
Connector:
RS-232: DB-9 Female (JetCon 2201i-w)
RS-232: Terminal block (JetCon 2201i-wTB)
RS-422/485: Removable terminal block
Link Distance:
RS-232: 50 feet
RS-422: 4000 feet
RS-485: 4000 feet
Serial Signals:
RS-422: TxD+, TxD-, RxD+, RxDRS-
485 4 wires: TxD+, TxD-, RxD+, RxDRS-
485 2 wires: Data+, Data-
Signal Ground
Configuration DIP Switch:
DIP-switch 1,2: RS-422/485 wiring mode selection
DIP-switch 3,4: RS-422/485 line terminator selection
DIP-switch 5,6: RS-422/485 biasing resistor selection
DIP-switch has plate (JetCon 2201i-wTB)

Diagnostic LED:
System power (Pwr): Green
Receive Data (Rx):Yellow blinking
Transmit Data (Tx): Green blinking
Power Requirements
System Power:
DC 12~48V input with polarity reverse correction.
Power Consumption: 1 Watt (max.)
Mechanical
Installation: Wall mount or DIN Rail mount
Case: Aluminum metal case
Dimensions: 24.7mm(H) x 74mm (W) x99 mm (D)
Weight:
0.24kg with package
0.15kg without package
Environmental
Operating Temperature: -40 ~70OC
Operating Humidity: 0% ~ 90% (non-condensing)
Storage Temperature: -40 ~ 80OC
Storage Humidity: 0%~ 95% (non-condensing)
Regulatory Approvals
EMI:
FCC class B, CE/EN55022 class B
CE/EN61000-3-2:2001 Harmonic test
CE/EN61000-3-3: 1995 Flicker test
Shock: IEC60068-2-27
Vibration: IEC60068-2-6
Free Fall: IEC60068-2-32
MTBF: 5366,967 Hours ,MIL-HDBK-217F
