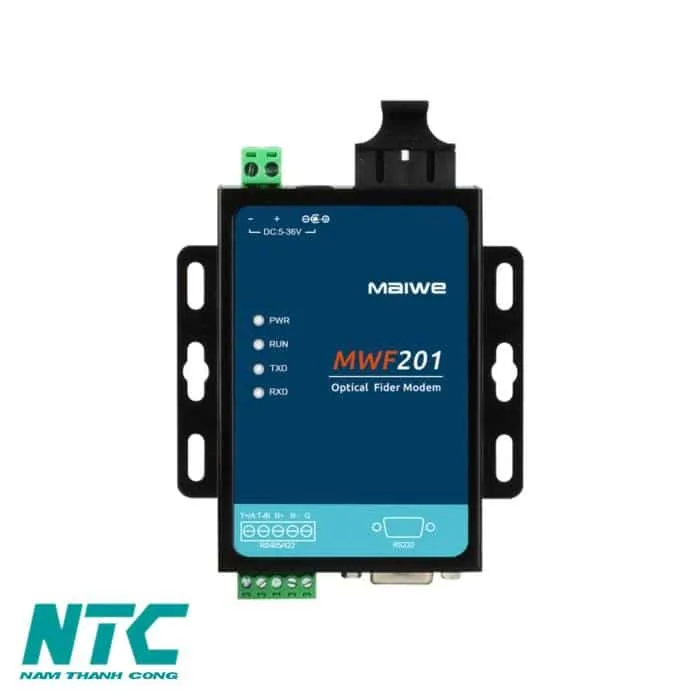

Bộ chuyển đổi RS232/422/485 sang cáp quang MWF201-F
Tiêu chuẩn EIA RS-232, RS-485, RS-422
600W/ chống sét đánh
Bảo vệ chống tĩnh điện 15kv
Thông tin về Bộ chuyển đổi RS232/422/485 sang cáp quang MWF201-F
Chức năng chính của bộ chuyển đổi quang điện MWF201 là thực hiện chuyển đổi quang điện của tín hiệu RS-232/RS-485/422. Loạt sản phẩm này thực hiện truyền dẫn đường dài qua RS-232 hoặc RS-485 hoặc RS-422 qua cáp quang. Bộ chuyển đổi sợi quang sử dụng sợi quang làm phương tiện truyền dẫn; có ưu điểm là cách ly điện áp cao, chống nhiễu điện từ, chống sét, v.v., được sử dụng rộng rãi trong các điều khiển công nghiệp khác nhau, thu thập dữ liệu phân tán và các dịp khác, đặc biệt thích hợp cho tự động hóa hệ thống điện, điều khiển giao thông và các bộ phận khác.
Đặc điểm nổi bật của Bộ chuyển đổi RS232/422/485 sang cáp quang MWF201-F
- Có giao diện RS-232/RS-485/RS-422
- Luồng tín hiệu được tự động nhận dạng và truyền đi một cách rõ ràng
- Mô-đun thu phát quang nhập khẩu để đảm bảo khoảng cách truyền
- Tốc độ truyền thích ứng mà không thay đổi giao thức người dùng
- Kiểu dáng công nghiệp, công nghệ gắn trên tất cả các bề mặt
Thông số kỹ thuật của Bộ chuyển đổi RS232/422/485 sang cáp quang MWF201-F
|
Technical parameters |
|
|
Standard |
Compliant with EIA RS-232, RS-485, RS-422 |
|
Interface |
|
|
Interface form |
Serial Port: Electrical characteristics, Meet RS-232/RS-422/RS-485 Physical characteristics, Industrial terminal block Optical interface: Single multi-mode optional, SC/ST/FC optional |
|
Communication rate |
|
|
Baud Rate |
300bps~115.2Kbps, rate adaptive signal |
|
LEDs |
|
|
Power indicator |
POW |
|
Data transmission indicator light |
TX, RX |
|
Power |
|
|
Power Supply |
DC5V or 9～30V |
|
Interface |
BNC coaxial input, industrial terminal block |
|
Power |
<1W |
|
Overload protection |
Support |
|
Lightning protection |
600W/ms anti-lightning strike |
|
Static protection |
15kv anti-static |
|
Physical Characteristics |
|
|
Shell |
Aluminum housing, IP40 protection |
|
Dimension |
78mm×25mm×85mm |
|
Transmission distance |
|
|
Serial port line |
RS-232,15m@9600bps RS-422/RS-485,1.2km@9600bps |
|
Multi-mode fiber |
850nm/1310nm,2- 5Km |
|
Single mode fiber |
1310nm,20km/40km 1550nm,60km/80km |
|
Working Environment |
|
|
Operating Temperature |
-40°C~85°C |
|
Storage temperature |
-40°C~85°C |
|
Ambient Humidity |
5%~95% |
|
Warranty |
|
|
Warranty |
5 Years |
|
Certification |
|
|
Certification |
CE, FCC |
