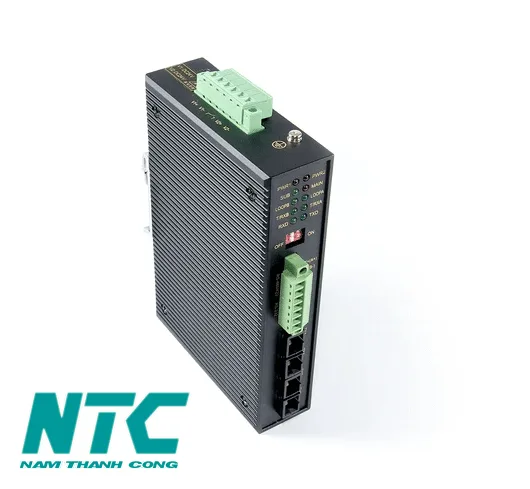

Bộ chuyển đổi RS232/485/422 sang cáp quang hỗ trợ kết nối Fiber Ring MWF501-F-KG
Lắp đặt trên DIN-rail
Nút truy cập nối tiếp lên đến trên 128 node
Chống sét đánh 600W/ms
15kv chống tĩnh điện
Thông tin về Bộ chuyển đổi RS232/485/422 sang cáp quang hỗ trợ kết nối Fiber Ring MWF501-F-KG

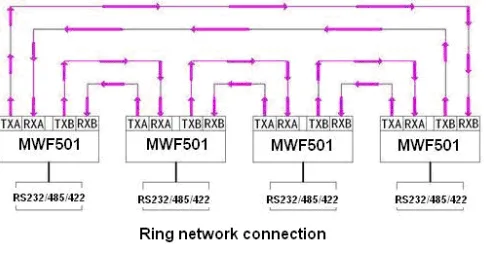

Bộ thu phát quang công nghiệp tự phục hồi vòng kép một kênh MWF501-F là thiết bị liên lạc truyền dữ liệu nối tiếp chi phí thấp với chức năng tự phục hồi vòng kép có thể thích ứng với môi trường công nghiệp. Nó có thể tạo thành mạng chuỗi hoặc mạng sợi quang vòng kép để thực hiện truyền trong suốt một RS-232/RS-485/RS-422 trên mạng vòng sợi quang mà không thay đổi thỏa thuận người dùng.
Đặc điểm nổi bật của Bộ chuyển đổi RS232/485/422 sang cáp quang hỗ trợ kết nối Fiber Ring MWF501-F-KG
- Hỗ trợ chức năng dự phòng mạng vòng nhanh kép
- Công nghệ điều chế mã xung PCM kết hợp với công nghệ trích xuất đồng hồ vòng khóa pha kỹ thuật số;
- Mạch bảo vệ nối tiếp, có thể tráo đổi nóng
- Nút truy cập nối tiếp lớn hơn 128
- Giao diện điện thông minh, không cài đặt quay số
- Chỉ báo trạng thái hoàn hảo, báo động bằng đèn LED, bảo trì và khắc phục sự cố dễ dàng
Thông số kỹ thuật của Bộ chuyển đổi RS232/485/422 sang cáp quang hỗ trợ kết nối Fiber Ring MWF501-F-KG
|
Technical parameters |
|
|
Standard |
Compliant with EIA RS-232, RS-485, RS-422 |
|
Interface |
|
|
Interface form |
Serial Port: Electrical characteristics, meet RS-232/RS-422/RS-485 physical characteristics, industrial terminal block Optical interface: Single multi-mode optional, SC/ST/FC optional |
|
Communication rate |
|
|
Baud rate |
300bps~115.2Kbps, rate adaptive signal |
|
LED |
|
|
Power indicator |
POW |
|
Master slave indicator |
MAIN, SUB |
|
Data transmission indicator light |
LOOPA/B, TXA/B, RXA/B, TXD, RX |
|
Power |
|
|
Power supply |
MWF501-S/M-KG: DC12V(D9~18V) DC24V(DC18~36V) DC48V(DC36~72V) AC85~265V/DC110~370V |
|
Interface |
Industrial terminal block |
|
Power |
<5W (MWF501-S/M-KG) |
|
Overload protection |
Support |
|
Lightning protection |
600W/ms anti-lightning strike |
|
Static protection |
15kv anti-static |
|
Physical characteristics |
|
|
Shell |
IP40 protection, aluminum housing |
|
Dimension |
144mm×33mm×97mm |
|
Transmission distance |
|
|
Serial port line |
RS-232,15m@9600bps RS-422/RS-485, 1.2km@9600bps |
|
Multimode fiber |
1310nm, 5Km |
|
Single mode fiber |
1310nm, 20km/40km; 1550nm, 60km/80km |
|
Working environment |
|
|
Operating temperature |
-40°C~85°C |
|
Storage temperature |
-40°C~85°C |
|
Ambient humidity |
5%~95% |
|
Warranty |
|
|
Warranty |
5 Years |
|
Certification |
|
|
Certification |
CE, FCC |
